Swift PLM循环BOM检查

实际生产中，企业从单一数据源中提取数据形成BOM的多视图，这对数据一致性的维护有重要意义。但是由于各种BOM的生成过程不同，包含的数据也不完全相同，因此仍需要对比同一产品的不同BOM视图，以保证数据的一致性。物料项和物料项关系两部分构成了BOM，所以维护BOM一致性需要维护物料项和物料项关系的一致性。常见的BOM数据不一致现象可大致从结构和属性两个角度分析。BOM结构不一致，最常见的情形就是物料项父子关系循环。

物料项父子关系循环

在BOM中，如果存在子件中含有父件的结点，则构成了父子关系循环，即循环引用。编辑BOM中的零部件，或者从其他BOM中导入数据到当前BOM，都可能造成循环引用。这两种情况在本质上相同，都可以在事先避免：增加BOM结点，调用父子循环检测算法，进行BOM结构检查，可以判断是否发生了父子循环。

Swift PLM的父子循环检测算法

通常在BOM添加结点时调用父子循环检测算法，事先防止BOM父子循环的出现。

设源BOM为S，目标BOM的集合为T，SD记录S中某结点的所有后代，TA是T中某一结点的祖先的集合，QS存放按广度优先访问S得到的结点序列，QC是按顺序分别存放访问S中某结点的所有后代，QT是按顺序分别存放访问T中某结点的所有祖先。函数GetParent(v)和GetChild(v)分别访问并存储结点v的父结点和子结点。父子循环检测算法如下：　

第1步：选取S的根结点r，将此结点放入队列QS中。

第2步：如果队列QS空，则不存在循环引用，结束算法；否则从队列QS中取出一结点v，将GetChild(v)加进队列QS，将v加入队列QC。

第3步：从T中取GetParent(v)加入队列QT和集合TA中。

第4步：如果队列QC空，则转第2步；否则从队列QC中取出一结点c，将GetChild(c)加进队列QC尾及集合SD中，C=SD∩TA，如果C≠φ，则存在循环引用，转第6步；否则继续本步。

第5步：如果队列QT空，则转第2步；否则从队列QT中取出一结点c，将GerParent(c)加进队列QT尾及集合TA中，C=SD∩TA，如果C≠φ，则存在循环引用，转第6步；否则继续本步。

第6步：输出v以及C，据此可分析得出何处发生循环引用。结束算法。

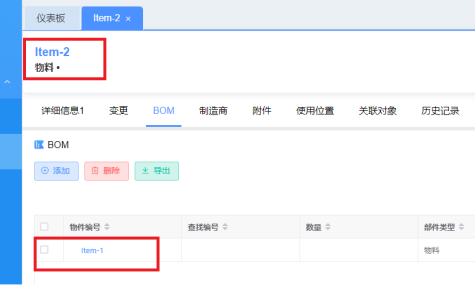

图（1）Item-2包含BOM Item-1

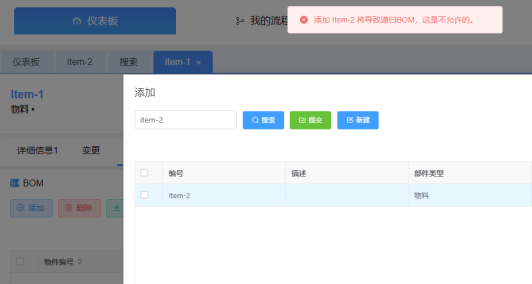

图（2）Item-1添加Item-2作为BOM时

小结

BOM管理贯穿与企业生产经营活动的全周期，其配置、管控、发放等各环节对于产品至关重要，因此BOM的一致性是尤为重要。 本文主要是描述Swift PLM系统中循环BOM的检查，保证BOM结构的一致性。Swift PLM是部署在云端，可以快速部署，帮助企业提升研发管理水平，实现真正的降本增效，现在限时免费体验，欢迎大家前来咨询。
